kuboard作为k8s的dashboard使用

1 资源信息#

注: k8s 使用 cri-dockerd 插件， k8s 使用 docker 作为容器运行时。

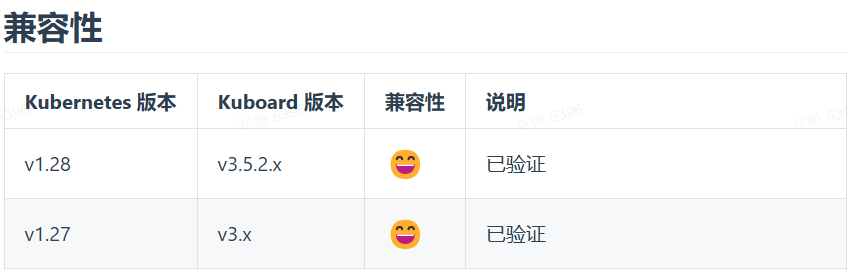

2 安装 Kuboard v3 – kubernetes#

官方URL: https://kuboard.cn/install/v3/install-in-k8s.html

2.1 说明#

在 K8S 中安装 Kuboard，主要考虑的问题是，如何提供 etcd 的持久化数据卷。推荐使用 hostPath 提供持久化存储，将 kuboard 所依赖的 Etcd 部署到 Master 节点，并将 etcd 的数据目录映射到 Master 节点的本地目录。

2.2 在线安装#

在 k8s-master 节点上进行操作。

1 查看 master 节点角色标签

[root@k8s-master ~]#kubectl get nodes

NAME         STATUS   ROLES           AGE   VERSION
k8s-master   Ready   control-plane   35h   v1.28.0
k8s-node01   Ready   <none>         35h   v1.28.0

k8s-node02   Ready   <none>         35h   v1.28.0

可以看到 k8s-master 节点的角色标签是 control-plane，需要再添加一个 master 标签。

2 添加 master 节点角色标签

[root@k8s-master ~]#kubectl label nodes k8s-master node-role.kubernetes.io/master=

node/k8s-master labeled
​
[root@k8s-master ~]#kubectl get nodes
NAME         STATUS   ROLES                 AGE   VERSION
k8s-master   Ready   control-plane,master   35h   v1.28.0
k8s-node01   Ready   <none>                 35h   v1.28.0
k8s-node02   Ready   <none>                 35h   v1.28.0
​
# 也可以通过下面的命令查看指定节点的标签

kubectl get nodes k8s-master --show-labels

注: 当在阿里云、腾讯云(以及其他云)托管的 K8S 集群中以此方式安装 Kuboard 时，执行 kubectl get nodes 将看 不到 master 节点，或者当你删除了 master 节点的 node-role.kubernetes.io/master= 标签时，可以为一个 或者三个 worker 节点添加 k8s.kuboard.cn/role=etcd 的标签，来增加 kuboard-etcd 的实例数量。

etcd(1) Kuboard V3 依赖于 etcd 提供数据的持久化服务，在当前的安装方式下，kuboard-etcd 的存储卷被映射到宿主机节点的hostPath(/usr/share/kuboard/etcd)目录)；(2) 为了确保每次重启，etcd 能够加载到原来的数据，以 DaemonSet 的形式部署 kuboard-etcd，并且其容器组将始终被调度到 master 节点，因此，您有多少个 master 节点，就会调度多少个 kuboard-etcd 的实例。(3) 某些情况下，您的 master 节点只有一个或者两个，却仍然想要保证 kubuoard-etcd 的高可用，此时，您可以通过为一到两个 worker 节点添加 k8s.kuboard.cn/role=etcd 的标签，来增加 kuboard-etcd 的实例数量。(4) 如果您已经安装了 Kuboard V3，通过此方式调整 etcd 数量时，需要按照如下步骤执行，否则 etcd 将不能正常启动1）执行 kubectl delete daemonset kuboard-etcd -n kuboard2）为节点添加标签3）执行 kubectl apply -f https://addons.kuboard.cn/kuboard/kuboard-v3-swr.yaml4）建议 etcd 部署的数量为 奇数

总结: kuboard 采用 DaemonSet 的形式部署 kuboard-etcd，并且其容器组将始终被调度到存在 node-role.kubernetes.io/master= 标签的 master 节点或存在 k8s.kuboard.cn/role=etcd 标签的 worker 节点，kuboard-etcd 的存储卷被映射到宿主机节点的 hostPath(/usr/share/kuboard/etcd) 目录，确保了每次重启 etcd 能够加载到原来的数据。

3 使用华为云的镜像仓库替代 docker hub 分发 Kuboard 所需要的镜像

[root@k8s-master ~]#kubectl apply -f https://addons.kuboard.cn/kuboard/kuboard-v3-swr.yaml

4 查看 kuboard 命名空间中的 pod 已就绪

[root@k8s-master ~]#kubectl get pod -n kuboard -o wide

NAME                               READY   STATUS   RESTARTS   AGE     IP             NODE
kuboard-agent-2-6c8965cd97-rqrdq   1/1     Running   0         8m56s   10.244.85.197   k8s-node01
kuboard-agent-66d5699bf9-5xprk     1/1     Running   0         8m56s   10.244.85.196   k8s-node01
kuboard-etcd-k8dn9                 1/1     Running   0         10m     172.16.1.30     k8s-master
kuboard-v3-7979bc788f-fggsf       1/1     Running   0         10m     10.244.85.195   k8s-node01

[root@k8s-master ~]#

2.3 访问 Kuboard#

在浏览器中打开链接 http://your-node-ip-address:30080输入初始用户名和密码，并登录，用户名： admin 密码： Kuboard123

1 浏览器兼容性(1) 请使用 Chrome / FireFox / Safari / Edge 等浏览器(2) 不兼容 IE 以及以 IE 为内核的浏览器

2 添加新的集群(1) Kuboard v3 是支持 Kubernetes 多集群管理的，在 Kuboard v3 的首页里，点击 添加集群 按钮，在向导的引导下可以完成集群的添加。(2) 向 Kuboard v3 添加新的 Kubernetes 集群时，请确保您新添加集群可以访问到当前集群 Master 节点内网IP 的 30080 TCP、30081 TCP、30081 UDP 端口，这些端口是使用 NodePort 方式暴露的。

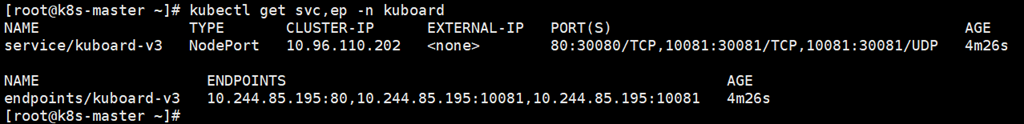

注意:k8s service 使用 nodeport 暴露，在节点上使用 netstat -tunlp | grep <port> 效验，发现端口找不到，telnet 发现又可以访问，这是因为在k8s 新版本中已经删除了 kube-proxy 打开端口套接字部分，但是会在 iptables 中进行转发，故不影响访问。在 k8s master、worker 任意一个节点上都可以查看到 iptables nat 转发规则。

 2.4 升级 kuboard

直接修改 kuboard 名称空间下名称为 kuboard-v3 的 Deployment 的镜像版本号为最新的版本号，然后等待片刻即可。

2.5 卸载 Kuboard#

在 k8s-master 节点上操作

1 执行 Kuboard v3 的卸载

[root@k8s-master ~]#kubectl delete -f https://addons.kuboard.cn/kuboard/kuboard-v3-swr.yaml

2 清理遗留数据在 master 节点以及带有 k8s.kuboard.cn/role=etcd 标签的节点上执行

[root@k8s-master ~]#rm -rf /usr/share/kuboard/

3 安装 Kuboard v3 – 内建用户库#

官方URL: https://kuboard.cn/install/v3/install-built-in.html

3.1 说明#

1 基于如下原因，建议您以 docker run 的方式运行 Kuboard(1) 结构更清晰(Kuboard 作为多个集群的管理界面应该独立于任何集群之外，虽然安装在 Kubernetes 集群中的 Kuboard 也可以管理多个集群)。(2) 登录 Kuboard 时使用不同的认证方式。(3) 问题排查更简单。

3.2 架构说明#

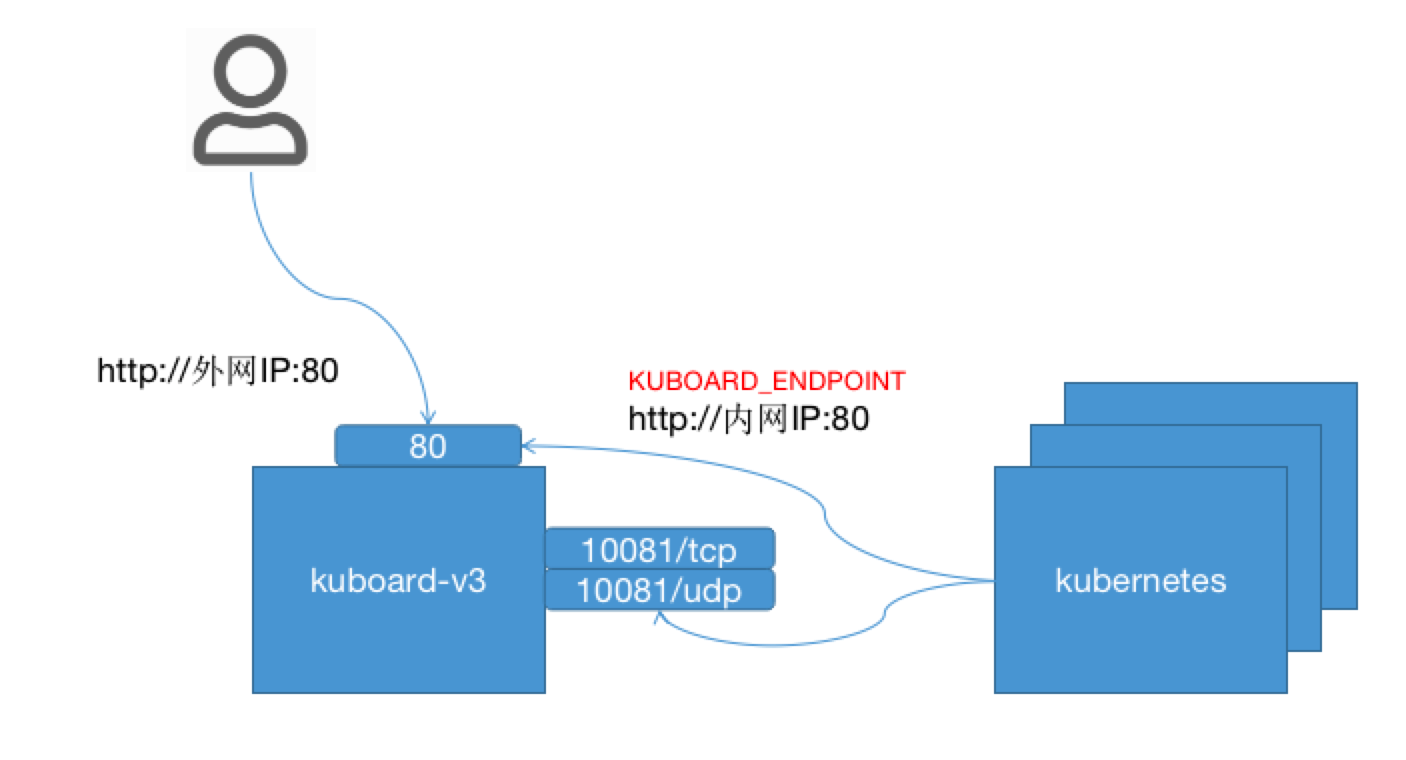

1 用户通过 http://外网IP:80 访问 Kuboard v3 。2 安装在 Kubernetes 中的 Kuboard Agent 通过 内网IP 访问 Kuboard 的 Web 服务端口 80 和 Kuboard Agent Server 端口 10081。

3.3 安装#

在 k8s-dashboard 节点进行操作。

[root@k8s-dashboard ~]# docker run -d \

  –restart=unless-stopped \
  –name=kuboard \
  -p 30080:80/tcp \
  -p 30081:10081/udp \
  -p 30081:10081/tcp \
  -e KUBOARD_ENDPOINT=”http://172.16.1.23:30080″ \
  -e KUBOARD_AGENT_SERVER_UDP_PORT=”30081″ \
  -e KUBOARD_AGENT_SERVER_TCP_PORT=”30081″ \
  -v /root/kuboard-data:/data \

swr.cn-east-2.myhuaweicloud.com/kuboard/kuboard:v3

参数说明:

(1) 建议将此命令保存为一个 shell 脚本，例如 start-kuboard.sh，后续升级 Kuboard 或恢复 Kuboard 时，需要通过此命令了解到最初

安装 Kuboard 时所使用的参数。
(2) 第 4 行，将 Kuboard Web 端口 80 映射到宿主机的 30080 端口。
(3) 第 5、6 行，将 Kuboard Agent Server 的端口 10081/tcp 10081/udp 映射到宿主机的 30081 端口。
(4) 第 7 行，指定 KUBOARD_ENDPOINT 为 http://内网IP:30080，如果后续修改此参数，需要将已导入的 Kubernetes 集群从 Kuboard
中删除，再重新导入。
1) KUBOARD_ENDPOINT 参数的作用是让部署到 Kubernetes 中的 kuboard-agent 知道如何访问 Kuboard Server；
2) KUBOARD_ENDPOINT 中也可以使用外网 IP；
3) Kuboard 不需要和 K8S 在同一个网段，Kuboard Agent 甚至可以通过代理访问 Kuboard Server；
4) 建议在 KUBOARD_ENDPOINT 中使用域名，如果使用域名，必须能够通过 DNS 正确解析到该域名，如果直接在宿主机配置 /etc/hosts 文件，
将不能正常运行。
​
(5) 第 8、9 行，指定 KUBOARD_AGENT_SERVER 的端口为 30081，此参数与第 5、6 行中的宿主机端口应保持一致，修改此参数不会改变容器内监听
的端口 10081。

(6) 第 10 行，将持久化数据 /data 目录映射到宿主机的 /root/kuboard-data 路径。

3.4 访问 Kuboard v3.x#

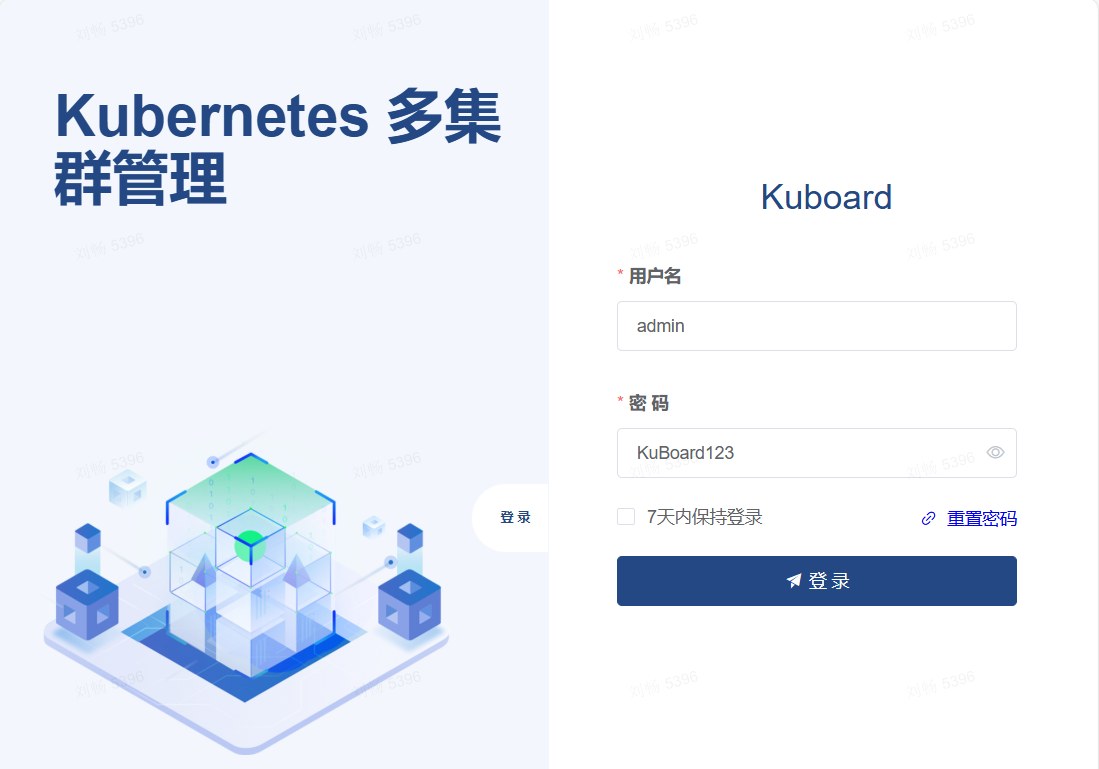

在浏览器输入 http://172.16.1.23:30080 即可访问 Kuboard v3.x 的界面。登录方式为: 用户名： admin 密 码： Kuboard123浏览器兼容性: 请使用 Chrome / FireFox / Safari 等浏览器，不兼容 IE 以及以 IE 为内核的浏览器。

3.5 导入 k8s 集群#

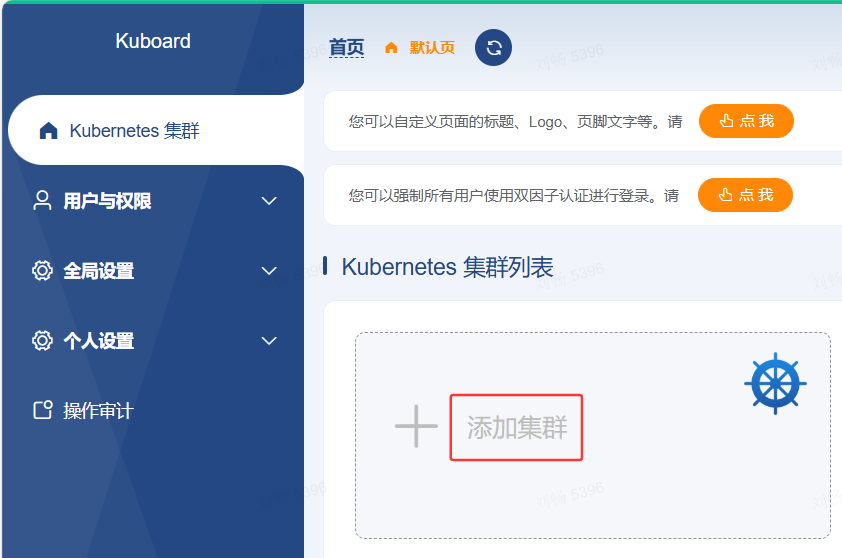

1 添加集群

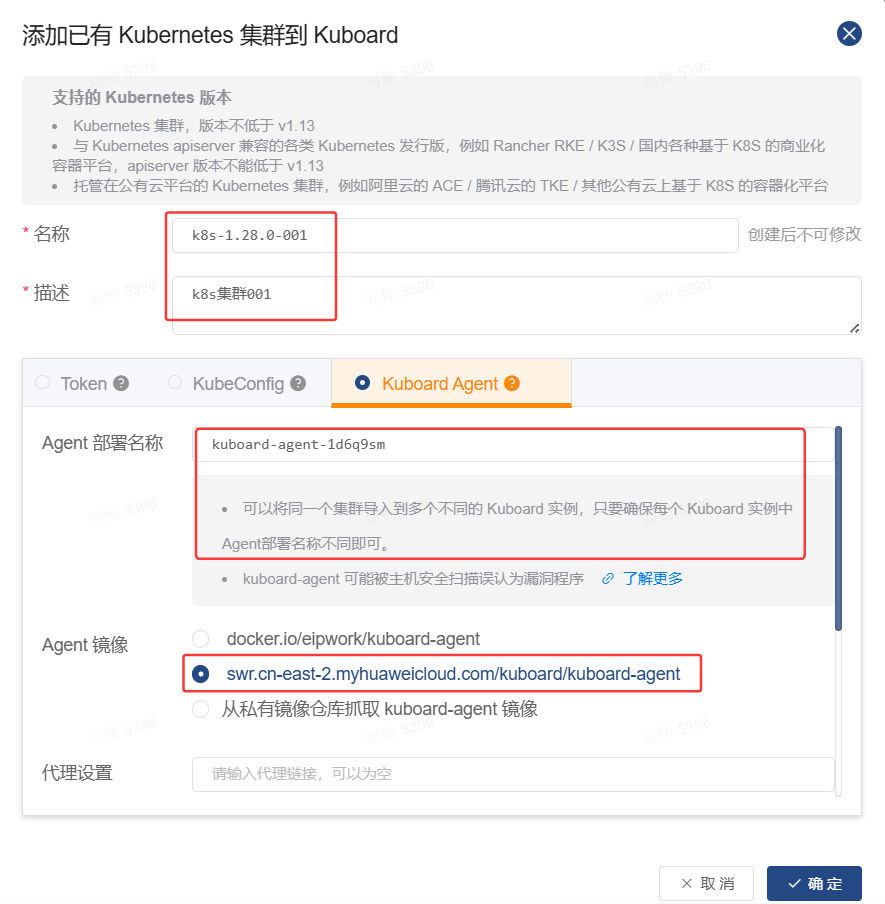

2 配置添加集群参数

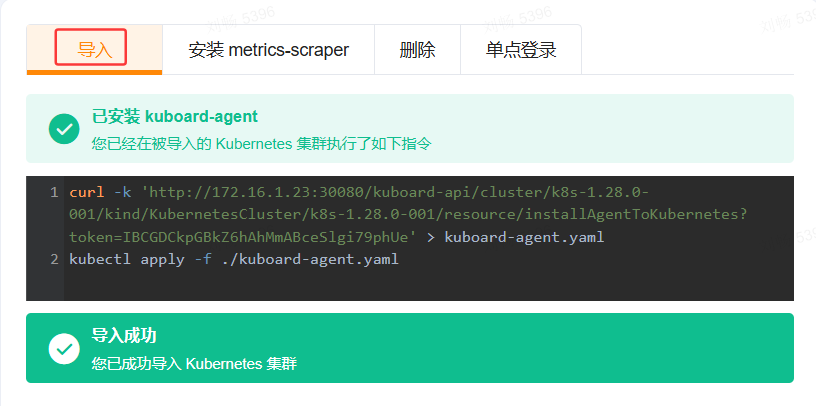

3 在被需要导入的 k8s 集群上执行导入命令

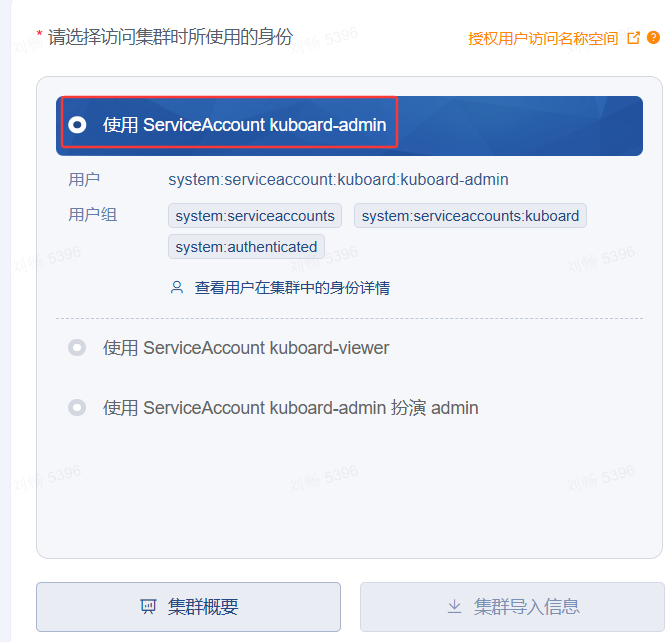

4 选择访问集群所需要的身份

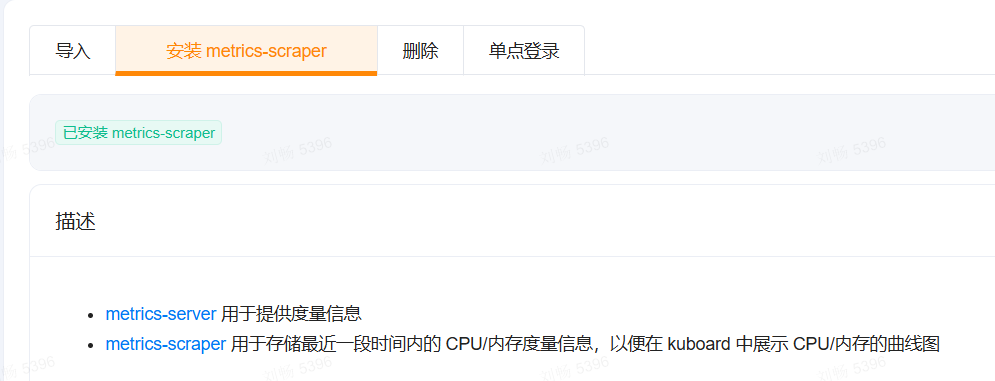

5 安装 metrics-scraper

6 同理再导入一个 k8s 集群

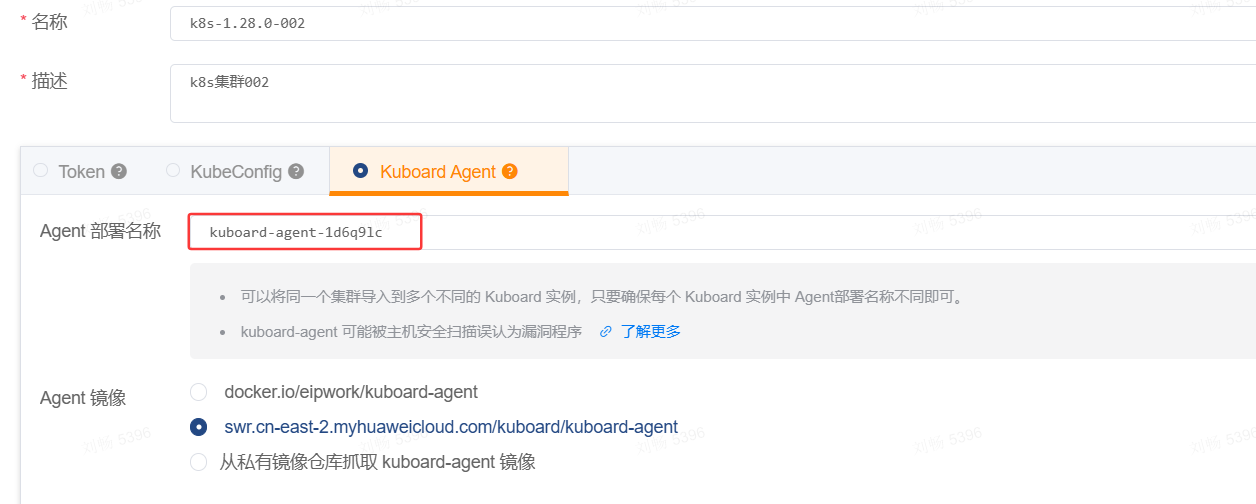

我这里将同一个 k8s 集群再次导入到 kuboard 中，在 kuboard 中名称不同，需要特别注意的是Agent 部署名称要修改一下。

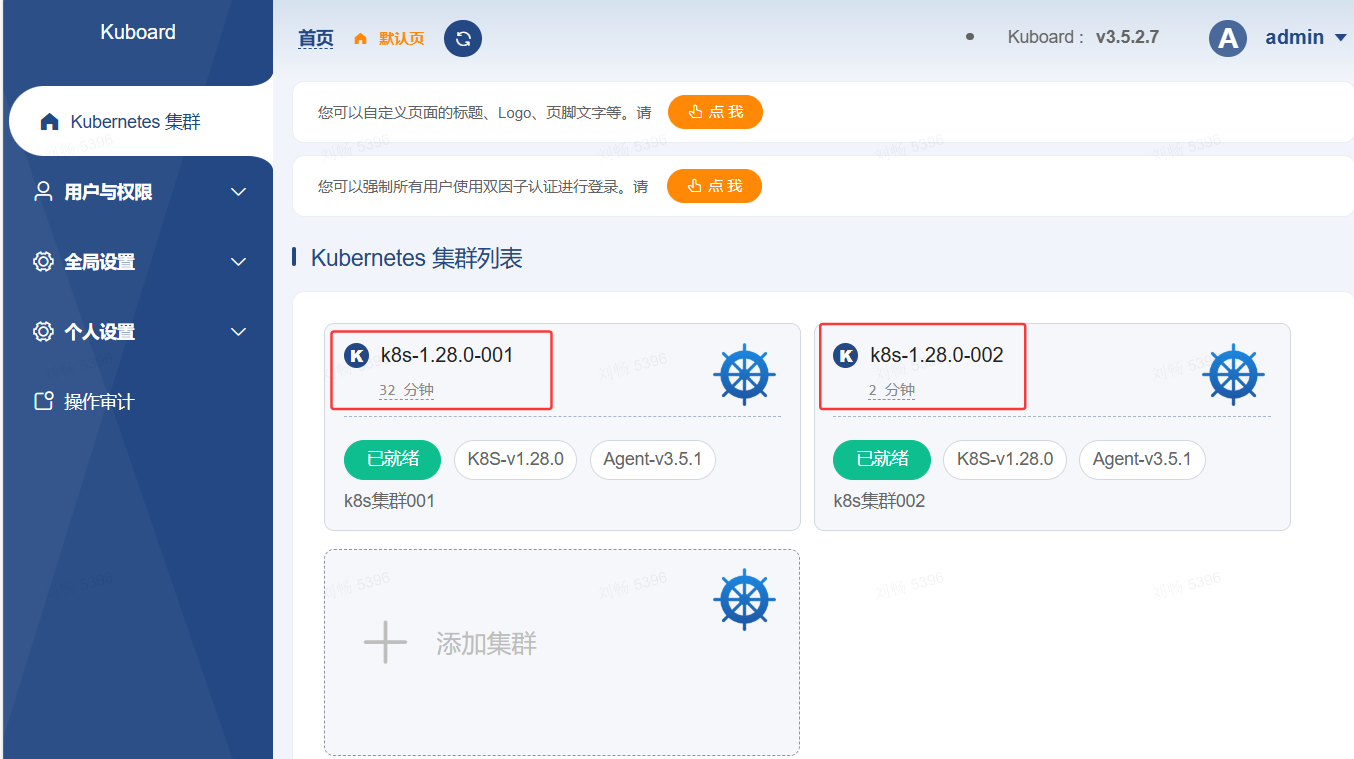

可以看到 kuboard 中导入了 2 个 k8s 集群。

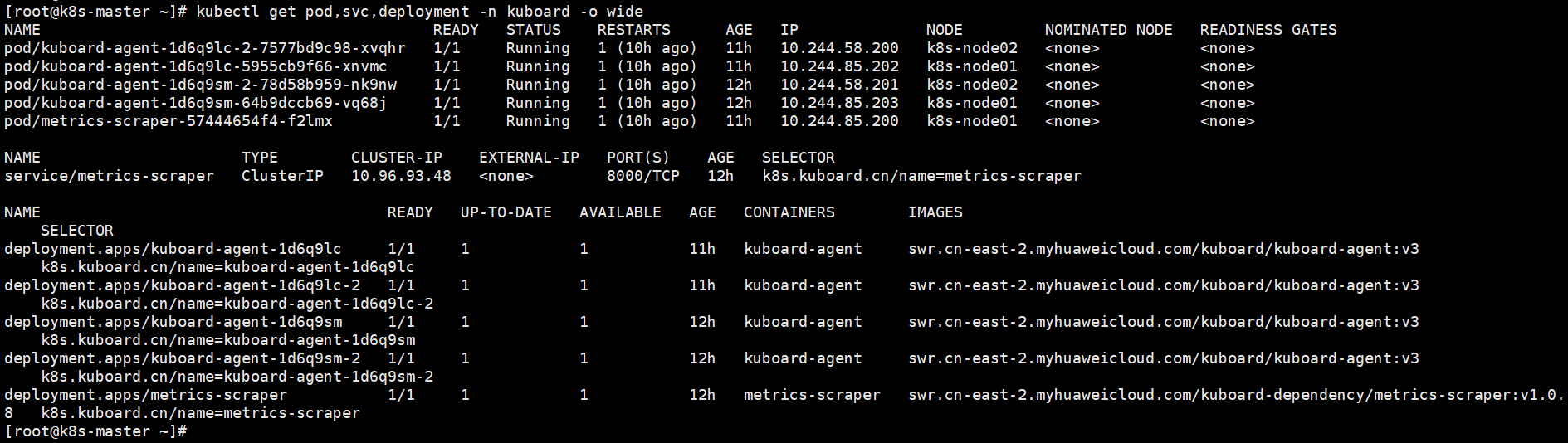

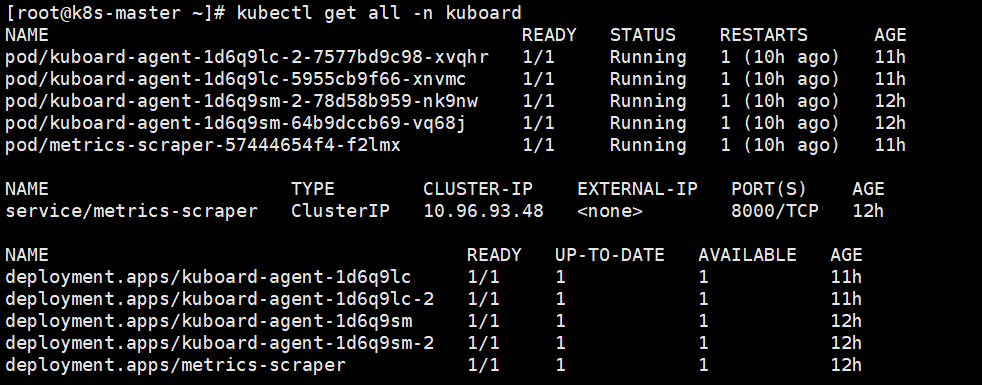

到 k8s-master 节点去查看部署的 agent 情况。

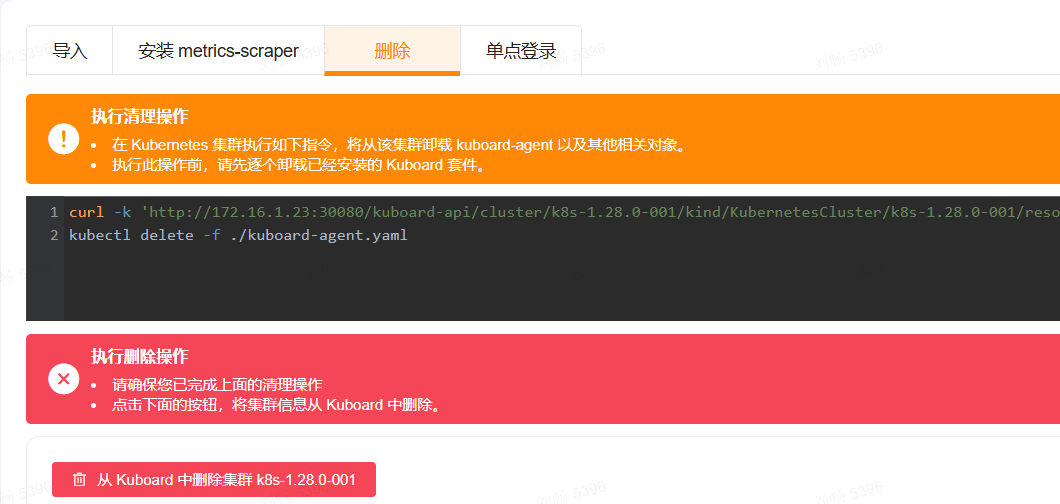

3.6 从 kuboard 中删除 k8s 集群#

3.7 升级 kuboard#

因为是通过 docker run 运行的 Kuboard，升级步骤如下:1 停止已有的 kuboard 容器

[root@k8s-dashboard ~]# docker stop kuboard

2 使用新版本的镜像启动 kuboard

docker run 命令使用的还是 "3.3 安装" 章节中的。

请注意:
(1) 除了镜像标签之外，请确保命令行中所有其他参数与最初安装 Kuboard 时的参数一致。
(2) 如果您修改此处宿主机端口号，则需要您在 Kuboard 中删除已经导入了的 Kubernetes 集群，并重新导入。

(3) 请留意第 7、8、9 三行，是 v3.0.0.alpha.4 版本开始必须设置的新增参数。

4 简单使用#

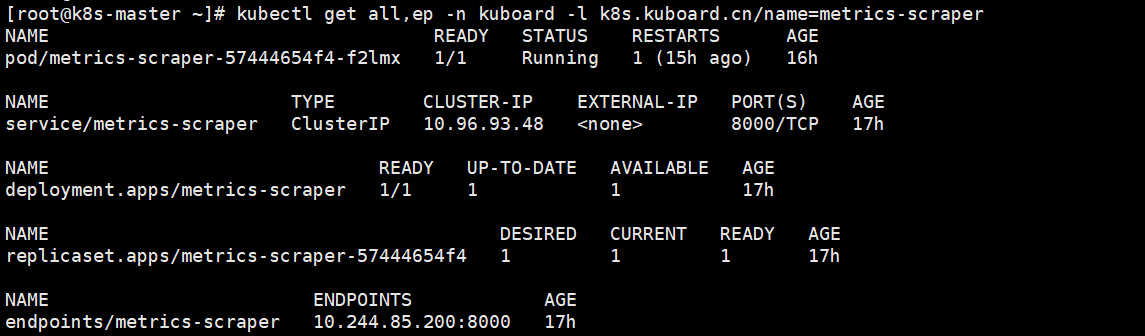

在 k8s-master 节点使用 kubectl 命令查看 kuboard 命名空间下 deployment/metrics-scraper 控制器的相关信息。

根据以上内容对比 kuboard 控制台。

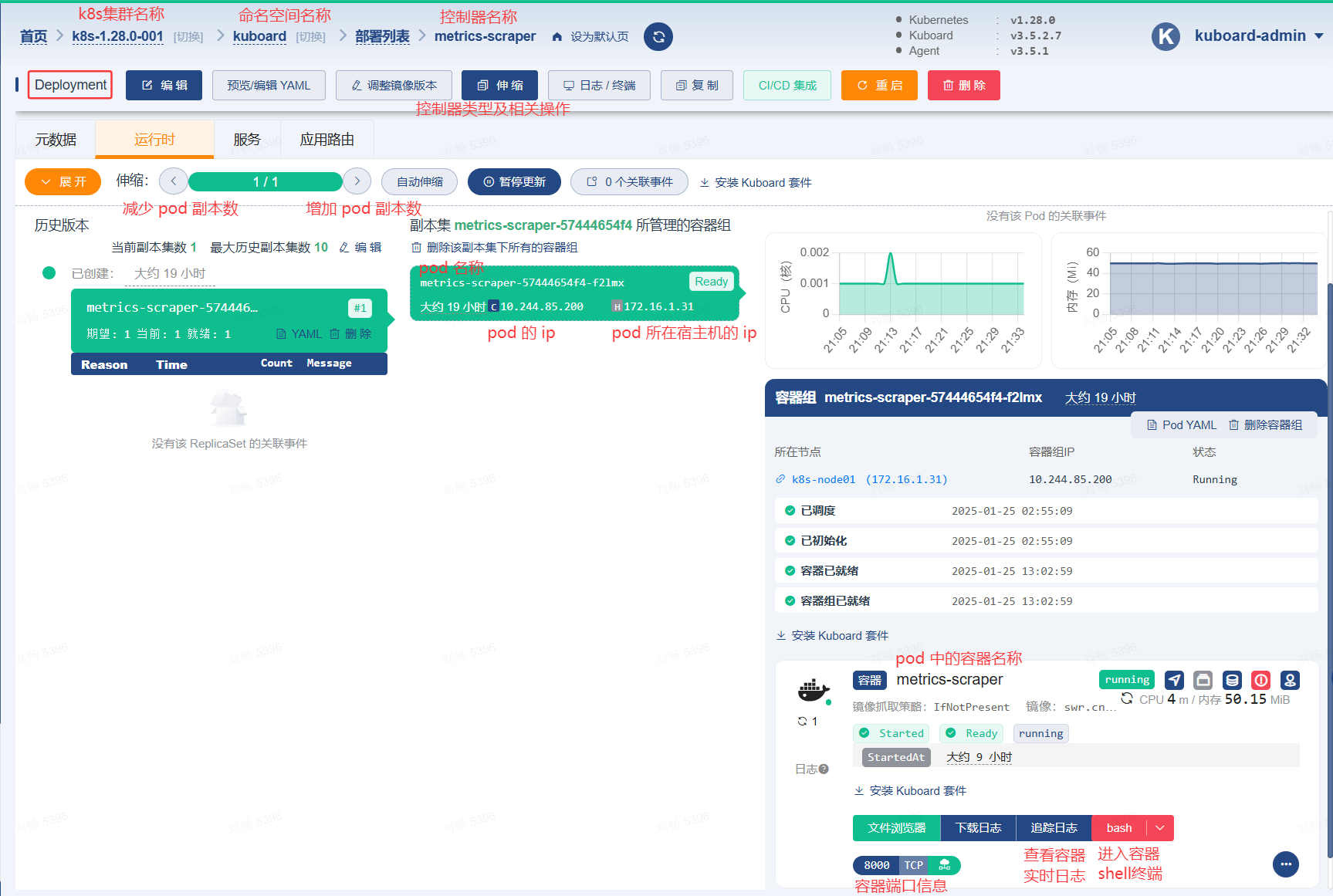

pod 相关信息

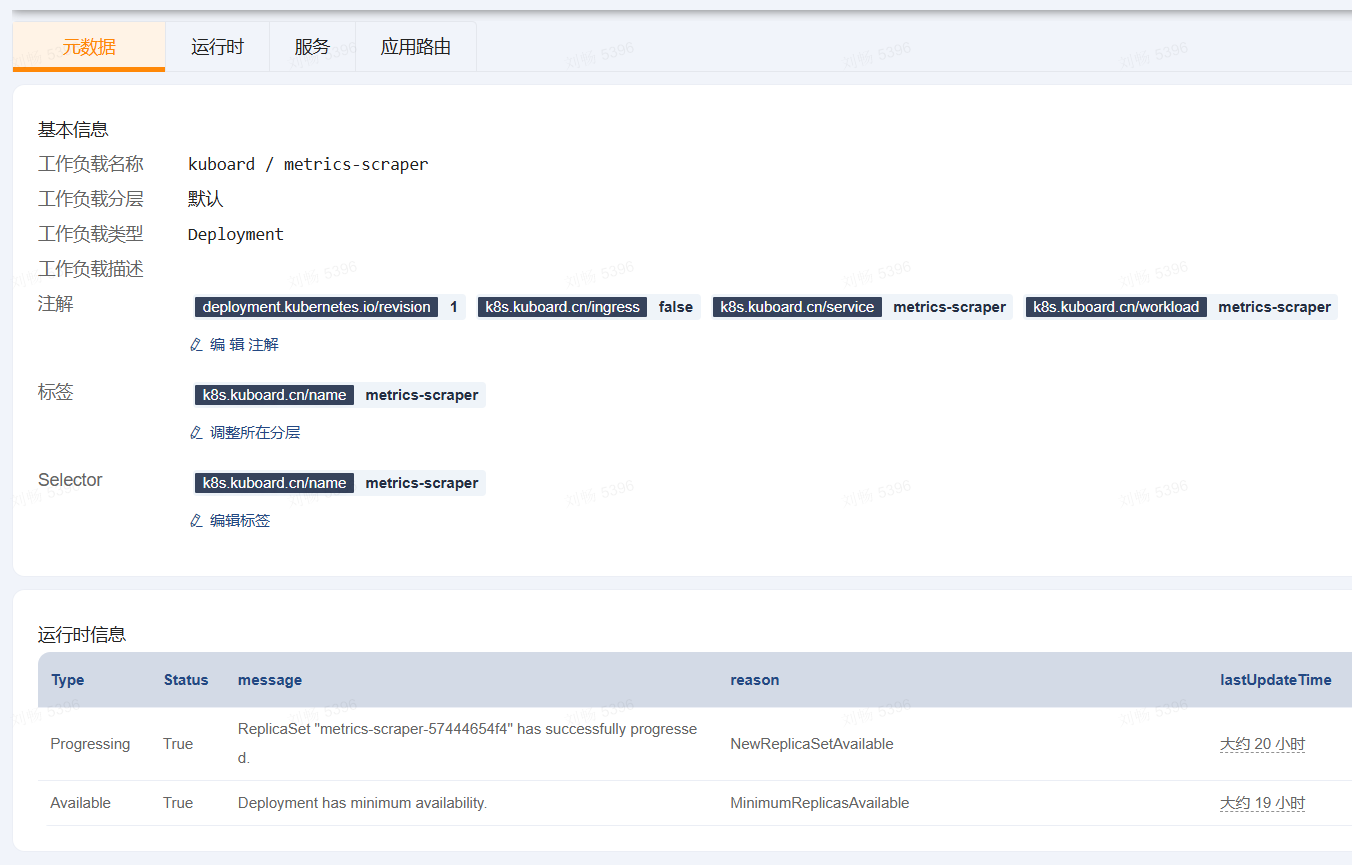

元数据信息

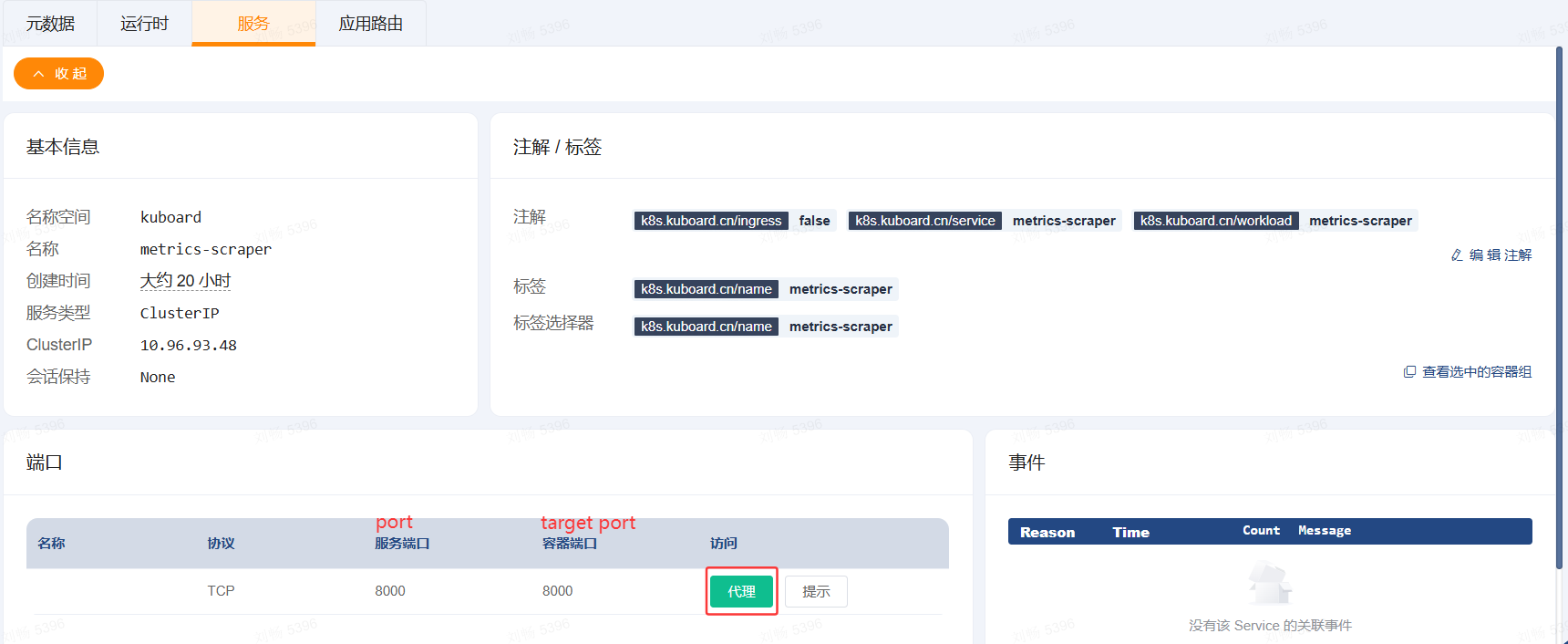

service 相关信息

借助 Kuboard Proxy，登录 Kuboard 的用户可以直接访问 Service/Pod，而无需为 Service 做额外的 NodePort、Ingress 等配置。Kuboard Proxy 是 kubectl proxy 命令一种替代选项，与 kubectl proxy 相比，用户可以直接在 Kuboard 界面进行操作，而无需使用命令行。

5 用户管理#

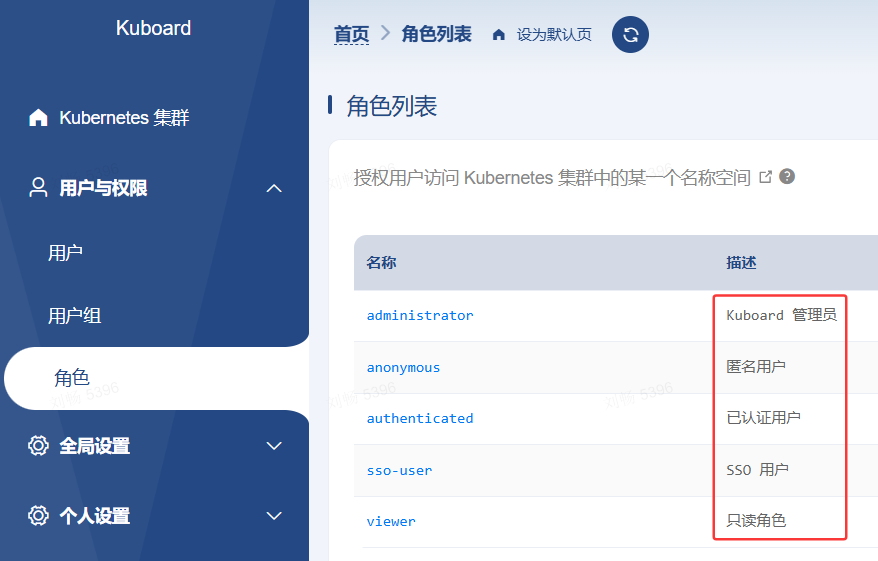

目标: 实现 peter 用户只能访问 k8s-1.28.0-002 集群且只有只读权限。kuboard 内置角色如下:

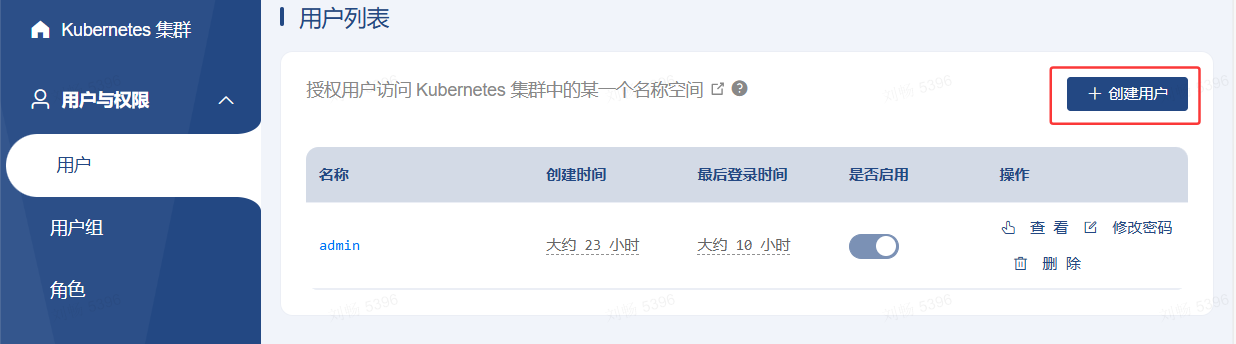

5.1 创建用户#

5.2 赋予权限#

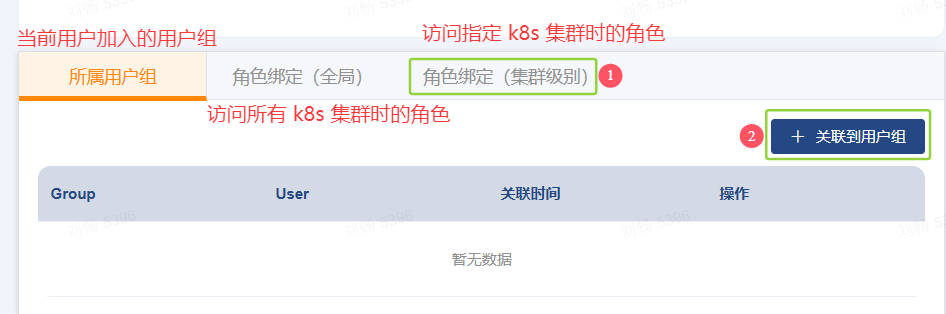

1 三个选项只选择其中一项，我这里选择 角色绑定(集群级别)

2 角色、k8s集群选择

3 补充：另一种实现方式

创建一个用户组，在用户组中实现角色绑定(集群级别)，将 peter 用户加入到该用户组即可。

5.3 验证#

使用 peter 账号登录 kuboard 成功后发现 Kubernetes 集群列表下只有k8s-1.28.0-002集群。

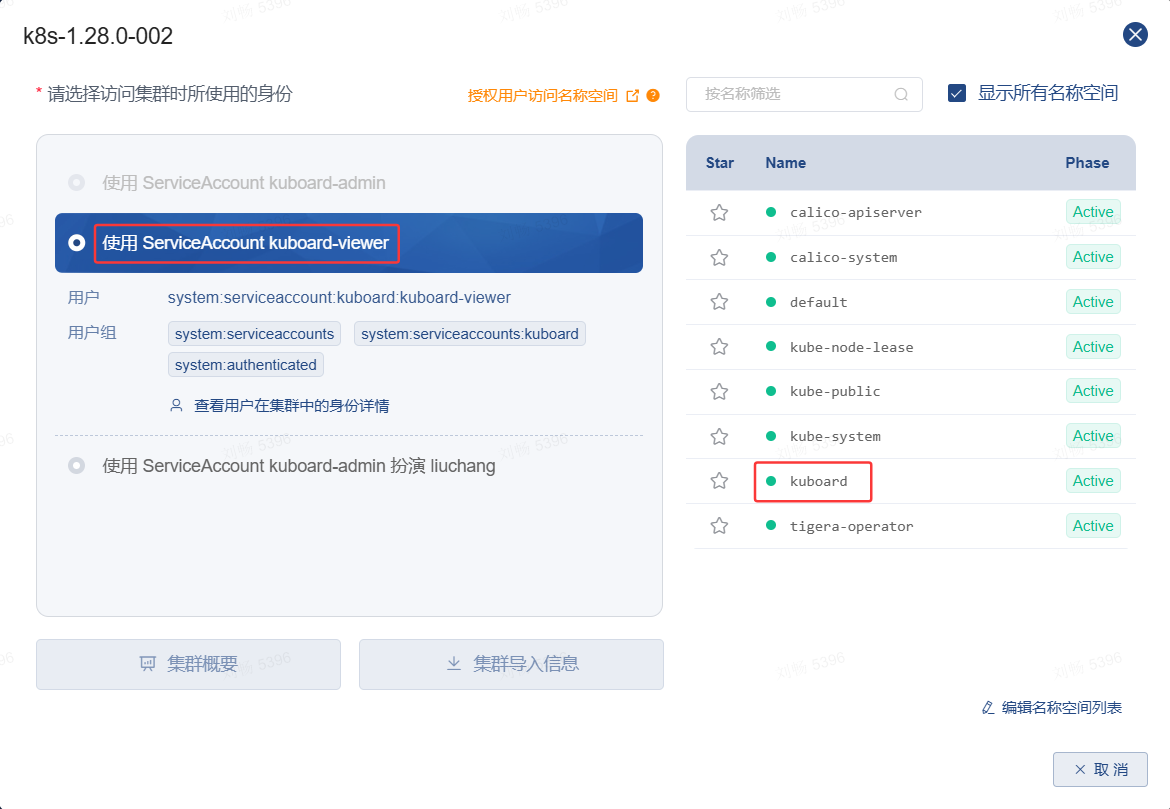

左侧选项中选择访问集群时所使用的身份第一项已经不能选择，集群概要、集群导入信息也无法点击。

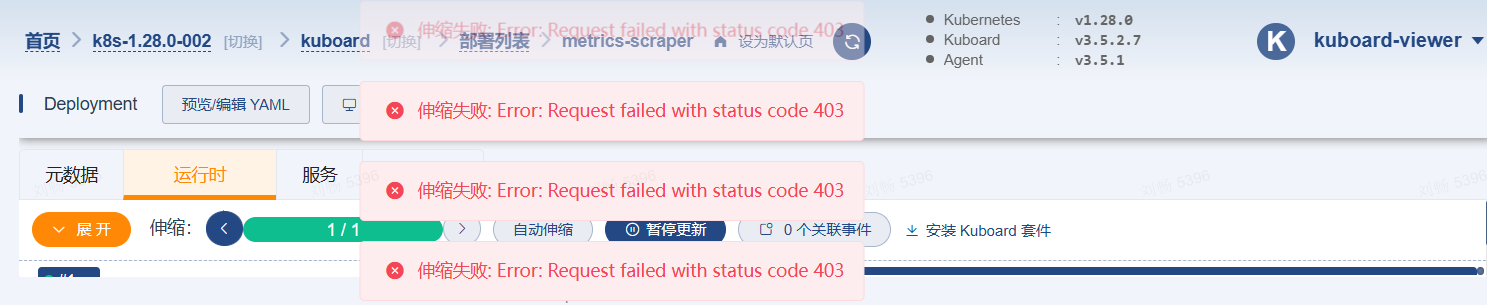

进入 kuboard 命名空间下的 Deployment/metrics-scraper 控制器下，扩充副本失败，报 403 无权限。
